配管の命運を握るレジューサーとは？同心・偏心の選び方と設計の急所

配管の命運を握るレジューサーとは？同心・偏心の選び方と設計の急所についての真相をご紹介します。

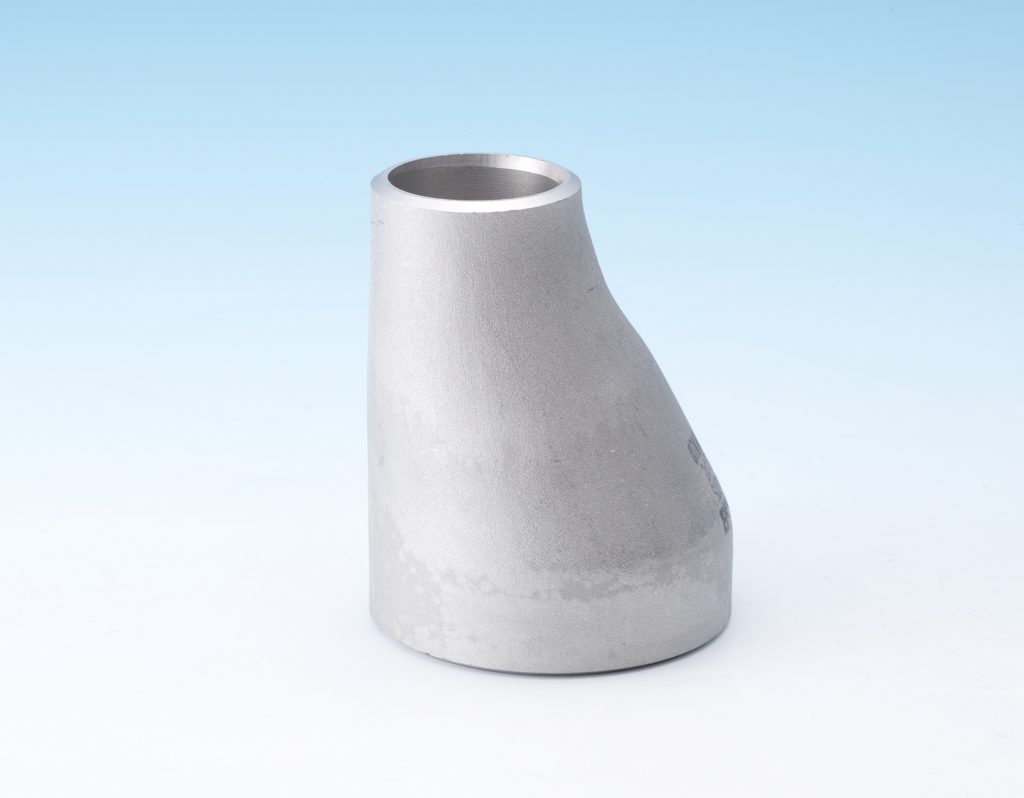

レジューサーを選定する際、最大の分岐点となるのが同心レジューサー（Concentric Reducer）と偏心レジューサー（Eccentric Reducer）の選択です。両者の幾何学的形状と流体力学的挙動の差異を正しく把握することが、設計精度の根幹を成します。

項目詳細・数値データ一般的な基準・相場編集部の見解・評価同心レジューサー大口径側と小口径側の中心軸が完全に一致（偏心量 0mm）垂直配管ライン全般、気体配管、ポンプ吐出側配管最も汎用性が高くコストも安価。ただし横引き配管では気泡やドレンの滞留リスクあり。偏心レジューサー（天面フラット）上面が水平（傾斜角 0度）で底面のみが絞られる構造水平送液配管、遠心ポンプの吸入側直前気泡滞留を物理的に排除する必須部材。キャビテーション事故を防ぐ最重要ピース。偏心レジューサー（底面フラット）底面が水平（傾斜角 0度）で上面のみが絞られる構造スラリー輸送管、排水ドレン管、配管ラック上の支持部管底の段差をなくし、沈殿物堆積防止やサポート高の均一化（BOP維持）に寄与。

同心レジューサーは左右均等に絞られるため、流速分布が中心対称となり乱流の発生を抑えられます。一方で、水平配管に設置した場合は上部および下部に段差が残るため、気泡（エアー）や液体ドレンが溜まるポケットを形成してしまう弱点があります。
