Oリング規格の決定版！JisとAs568の違いや溝設計・材質選定基準

Oリング規格の決定版！JisとAs568の違いや溝設計・材質選定基準の見逃せないポイントを一挙に解説しました。

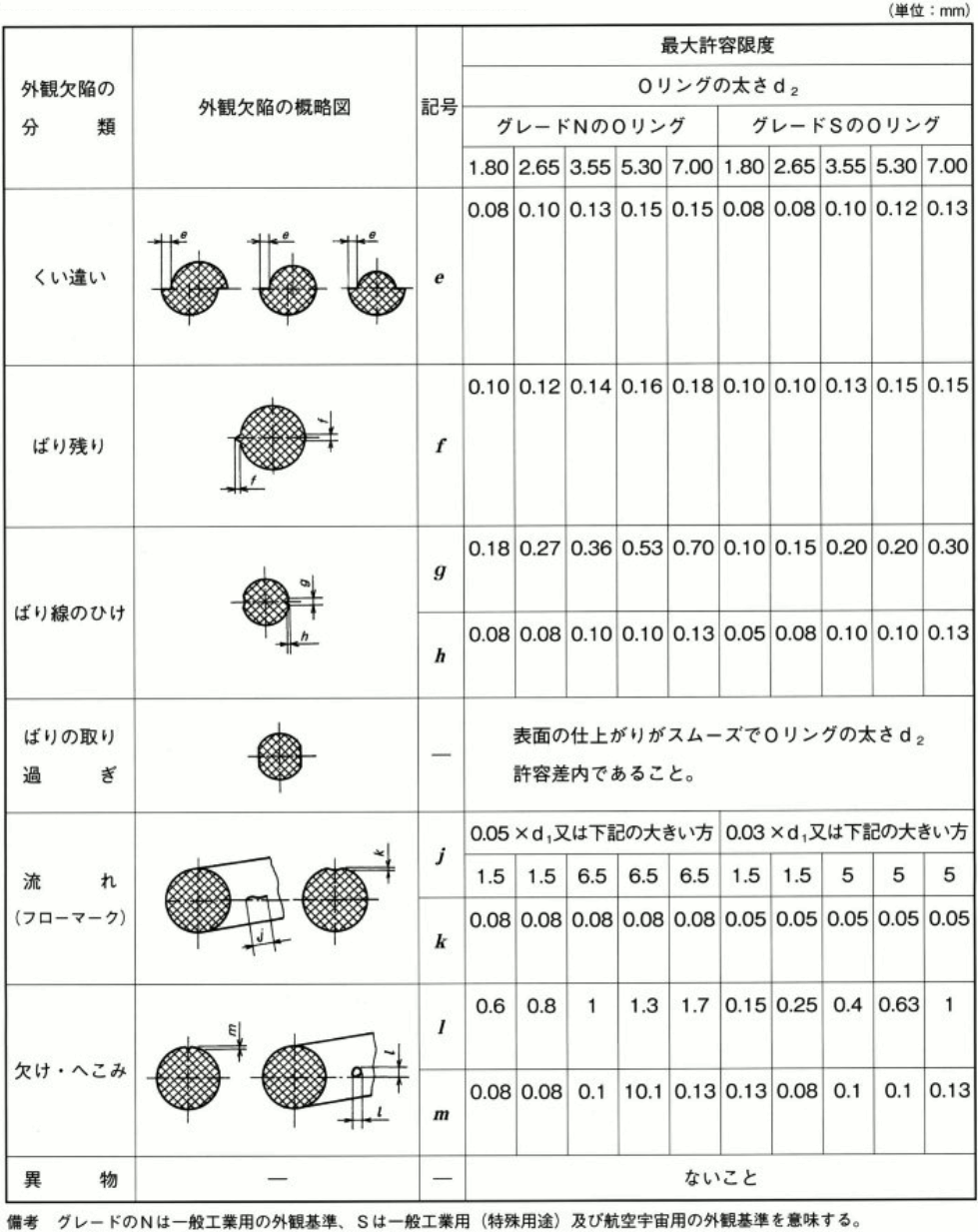

設計者や保全担当者が迅速にスペックを照合できるよう、主要規格の寸法体系、主な用途、設計上の留意点を一覧化しました。Oリング規格寸法表の要点を把握することで、適切な型番選定と図面指示が可能になります。

規格名称・系列寸法体系・線径（W）目安代表的な用途・対象流体選定時の注意点・技術的評価JIS B 2401 P系列線径：1.9mm / 2.4mm / 3.5mm / 5.7mm / 8.4mm
内径：P3（2.8mm）〜P400（399.5mm）油圧シリンダ、空圧アクチュエータ、円筒面固定部運動用として十分な線径を持つ国内最汎用規格。しゅう動抵抗の管理が不可欠。JIS B 2401 G系列線径：3.1mm / 5.7mm（固定専用細線径）
内径：G25（24.4mm）〜G300（299.4mm）フランジ接合部、バルブボディ、カバー固定部平面固定に特化。線径が細いため低締付力でシール可能だが、運動用への転用は厳禁。JIS B 2401 V系列線径：4.0mm / 6.0mm / 10.0mm
内径：V15（14.5mm）〜V1050（1044.5mm）真空配管フランジ、真空チャンバー、成膜装置高真空シール向けに太い線径を採用。脱ガス（アウトガス）の少ないFKM素材が基本。JIS B 2401 S系列線径：1.5mm / 2.0mm（小型固定用）
内径：S3（2.5mm）〜S100（99.5mm）電子制御ユニット、小型センサー、精密機器限られたスペースでのシールに適する。極小線径のためねじれや噛み込みに注意。AS568規格（USA）線径：1.78 / 2.62 / 3.53 / 5.33 / 6.99mm
ダッシュ番号：001〜475航空宇宙、海外製プラント機器、グローバル調達品ミリ換算でJISと近似するサイズがあるが公差が異なるため、互換性は基本的に存在しない。
