電柱の斜めワイヤーから鉄道まで！「支線」の役割と意外な仕組みを解剖

電柱の斜めワイヤーから鉄道まで！「支線」の役割と意外な仕組みを解剖を徹底追究! 知っておきたい トピックの裏側を分かりやすく展開します。

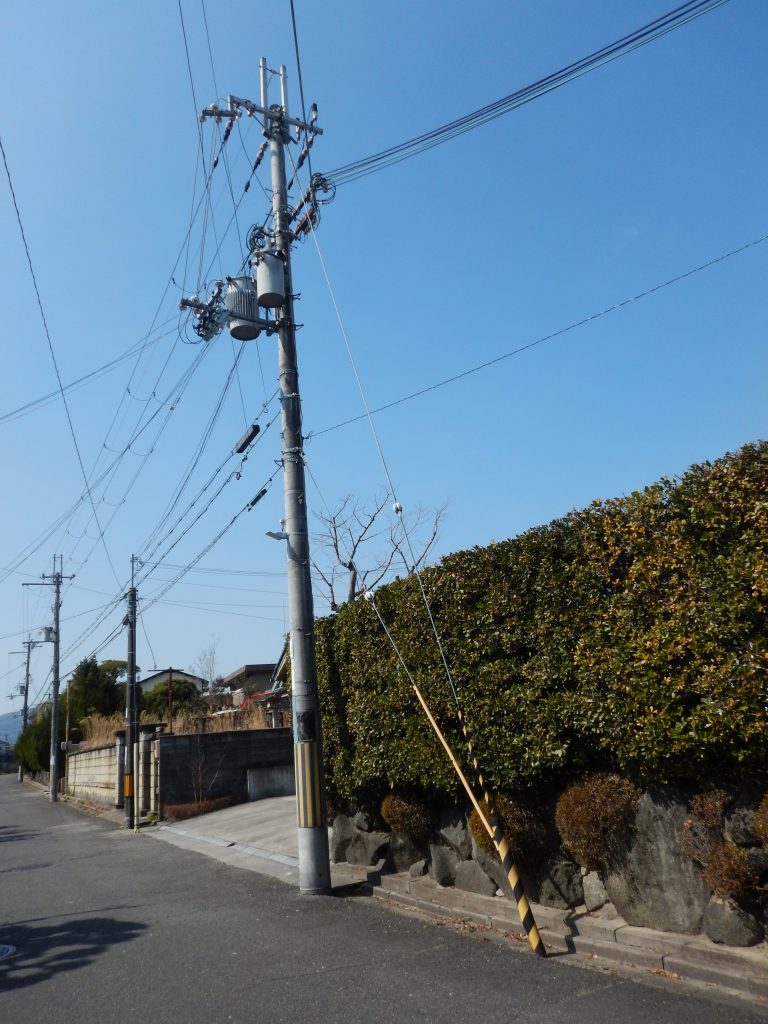

電柱の足元に斜めに張られているワイヤーには、街のライフラインを守るための極めて緻密な構造計算が施されています。電柱には多数の配電線や通信ケーブルが架設されており、カーブ地点や直角に電線が曲がる場所、電線路の終端などでは、電柱を一方へ引き倒そうとする不平均張力が常に発生しています。

電柱の支線の役割は、この不平均張力や台風時の強大な風圧荷重を地面へ逃がし、電柱が傾いたり折損したりするのを防ぐことです。日本の「電気設備技術基準の解釈」では、配電線路の支線安全率について2.0〜2.5以上（ワイヤー単体では2.5以上、アンカー部は2.0以上）を確保することが厳格に定められています。巨大地震や猛烈な暴風雨が襲来しても耐えられるよう、設計段階で想定荷重の2倍以上の強度が担保されています。

歩行者や車が通行する場所にあるワイヤーには、下部に黄色や黄黒の樹脂製パイプが取り付けられています。この黄色い支線ガードの目的は、夜間や悪天候時の視認性を高め、歩行者の転倒事故や自動車の衝突事故を防止することです。さらに、自動車が接触した際の衝撃緩和や、ワイヤー本体を外部の傷や腐食から保護する役割も兼ね備えています。
