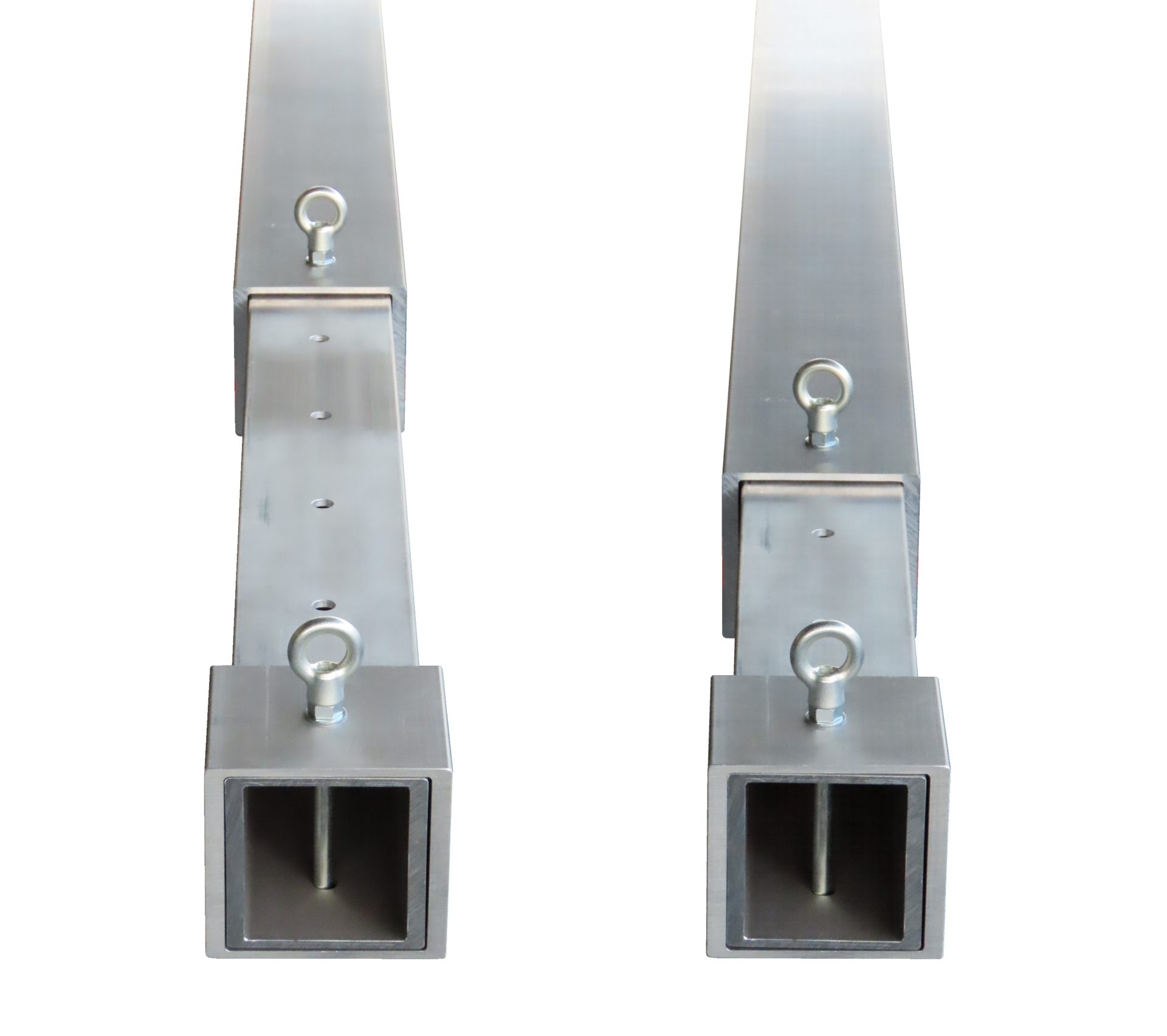

土留めの要「腹起し」の真実｜計算・施工基準と崩壊防止の要諦

土留めの要「腹起し」の真実｜計算・施工基準と崩壊防止の要諦の特集記事を解説します。最新トレンドがチェックできます。

Q1：腹起しに木製ではなくH形鋼などの鋼材が標準的に使われる理由は何ですか？
A1：木材（松丸太や角材）は安価で加工性に優れるものの、曲げ剛性や許容応力度が鋼材（SS400材やSM490材）に比べて圧倒的に低く、大規模掘削の土圧に耐えられません。また、木材は含水による腐朽やたわみ変形が大きく、切り梁とのボルト結合部やプレストレスジャッキの圧密座屈に耐えられないため、現代の深基礎・中大規模土留め工事では強軸性能と結合信頼性に優れたH形鋼の使用が標準化されています。

Q2：腹起しと矢板の隙間に詰める「裏込め材」は具体的に何を使用すべきですか？
A2：隙間の規模や施工条件に応じて使い分けます。小規模な隙間にはセメントモルタルを充填したモルタルバッグや硬質ゴムパッキン、砂袋を用いますが、矢板の波形リブによる大きな凹凸空間には、無収縮モルタルグラウトや発泡系充填材を加圧注入するのが基本です。単なる土砂での埋め戻しや木製クサビの一点支持は経時的な緩みや集中荷重による座屈の原因となるため認められません。

Q3：労働安全衛生規則において、腹起しの点検・管理で定められている義務はありますか？
A3：労働安全衛生規則第362条〜第367条に基づき、事業者は地山の掘削および土留め支保工作業主任者を選任し、部材の緊結・緩み・変形・腐食の有無を点検することが義務付けられています。特に、大雨や中震以上の地震の後には臨時点検を実施し、腹起しの継手ボルトの緩み、ブラケット溶接のクラック、切り梁・火打ちの軸力抜けがないかを点検記録簿に残すことが法定要件です。
