マスコンクリートとは？定義や厚さ基準から温度ひび割れ対策まで徹底解説

マスコンクリートとは？定義や厚さ基準から温度ひび割れ対策まで徹底解説について見逃せない 注意点を厳選して解説いたします。

マスコンクリートで発生するひび割れの根本的な原因は、熱そのものではなく、熱変形が何らかの力によって「拘束」されることで生じる引張応力です。コンクリートは圧縮力に対して極めて強い反面、引張力に対しては圧縮強度の約10分の1程度の耐力しか持ちません。拘束力によって生じた引張応力が、その時点のコンクリート引張強度を上回った瞬間にクラックが走ります。

この破壊プロセスを正しく抑止するには、発生タイミングと力学条件が異なる「内部拘束」と「外部拘束」の2つのメカニズムを明確に区別しなければなりません。

材齢初期に牙を剥く「内部拘束」の力学

内部拘束によるひび割れは、打設後1日〜3日程度の急激な温度上昇期に発生します。コンクリート内部はセメントの水和熱によって高温（60〜70℃以上）に達して大きく膨張しようとしますが、外気に触れている部材表面は放熱によって温度が低く保たれます。このとき、膨張する高温の「中心部」が、冷たく収縮傾向にある「表面部」を外側へ押し広げる格好となります。

その結果、内部には圧縮応力が生じる一方で、表面部には強い引張応力が発生します。まだ強度が発現しきっていない若材齢の表面コンクリートがこの引張応力に耐えきれなくなると、部材の表面に網目状や浅い縦方向の「表面ひび割れ」が発生します。この内部拘束を防ぐための実務上の基本原則が、「部材内部と表面部の温度差を15〜20℃以内に抑えること」です。

冷却期に構造全体を貫く「外部拘束」の脅威

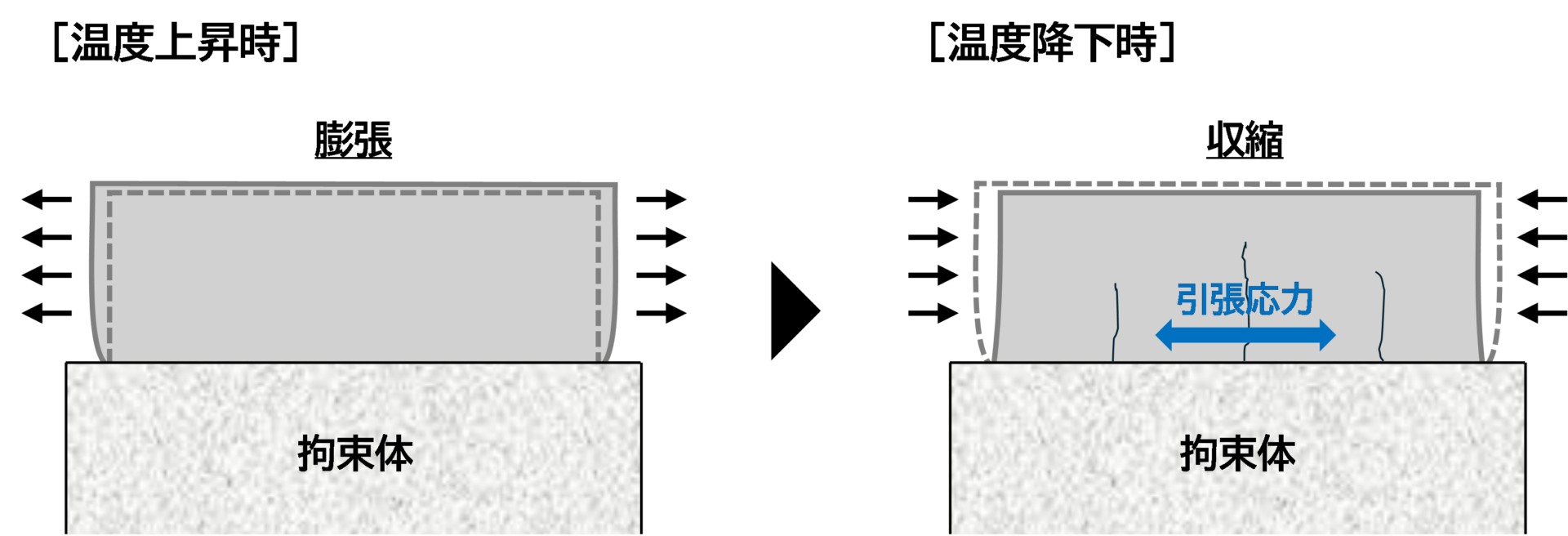

一方、より深刻な構造的欠陥をもたらすのが、打設後数日から数週間後の降温期に発生する外部拘束ひび割れです。コンクリート全体が最高温度に達したあと、時間をかけて外気温に向かって冷却・収縮していきます。しかし、そのコンクリートが強固な岩盤、杭基礎、あるいは先に打設された既設のベースコンクリートの上に一体として打設されている場合、下端がガッチリと固定されているため自由に縮むことができません。

冷えて縮もうとする部材全体を両端や底面から引っ張り戻される状態となるため、断面全体にわたって一様な引張応力が蓄積します。これが限界を超えると、部材の厚み全体を真っ二つに貫通する「貫通ひび割れ」が発生します。この貫通クラックは、地下構造物の漏水事故や、橋梁・海洋構造物の鉄筋腐食（塩害の進行）に直結するため、土木技術者が最も警戒すべき破壊モードです。
