テレビアンテナ分配器で映らない原因と分波器の違い｜2026最新プロ解説

テレビアンテナ分配器で映らない原因と分波器の違い｜2026最新プロ解説に関する深掘り解説を丁寧に解説いたします。

アンテナケーブルを接続した直後に画面が映らなくなるトラブルにおいて、機材の初期不良を疑う前に確認すべき構造的な落とし穴が2点存在します。それが「分波器との致命的な混同」と「全端子通電型・一端子通電型の選択ミス」です。

ネット上の掲示板や知恵袋でも頻繁に相談が寄せられるテレビアンテナ分配器 映らない理由の筆頭が、名前の似ている「分波器」との取り違えです。外見は手のひらサイズの金属製パーツで酷似していますが、内部回路の働きは正反対と言えます。

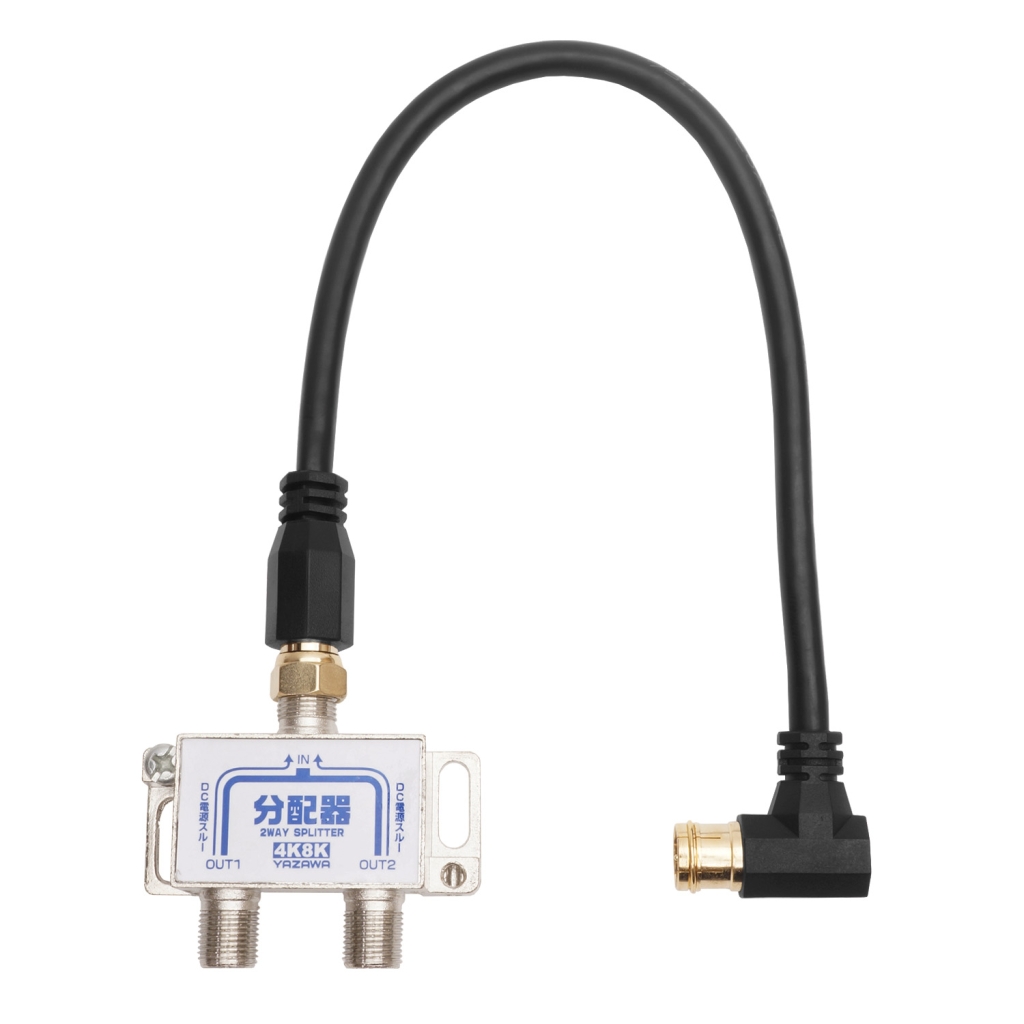

• 分配器（Splitter）：1つの入力信号を「そのままの周波数構成で2つ以上の同じ信号」に等分する機器。1つの壁面アンテナ端子から、2台以上のテレビへ配線を枝分かれさせる際に使用します。
• 分波器（Diplexer/Separator）：地デジ（UHF帯：470〜710MHz）とBS/110度CS（1032〜3224MHz）が混ざって流れてきた信号を、それぞれの周波数帯域に「振り分けて分離」する機器。テレビ背面の「地デジ入力端子」と「BS/CS入力端子」に別々に差し込む際に使います。

壁面の端子から出たケーブルを分配器に挿し、その2本の出力を1台のテレビの「地デジ」と「BS」にそれぞれ挿してしまう初歩的なミスが今なお散見されます。この場合、地デジ端子にもBS信号が混ざったまま入り、BS端子にも地デジ信号が混ざって入力されるため、チューナー側で復号エラーを起こして映像が途切れる原因となります。この分配器 分波器 違いを正しく認識することがトラブル回避の第一歩です。

もうひとつの深刻な盲点が、全端子通電型 一端子通電型 違いの理解不足です。戸建て住宅などで屋根やベランダに設置されたBSパラボラアンテナは、電波を受信するためにテレビ側から同軸ケーブルを通じて直流電源（DC15V）を送る必要があります。

「一端子通電型」は、特定の1系統からしかアンテナへ電気を送れません。もしその主端末（リビングのテレビなど）の電源を切ったりコンセントを抜いたりすると、アンテナへの給電がストップし、もう一方の部屋（寝室のテレビなど）でBS/CS放送が突然「受信できません（E202）」となって映らなくなります。一方、「全端子通電型」であれば、どの部屋のテレビの電源が入っていてもアンテナへ常時電気が供給されるため、家族が別々の部屋で気兼ねなくBS/CS放送を視聴できます。マンションなどの集合住宅で棟全体から共聴給電されている場合を除き、個人住宅でBSを複数台で視聴するなら全端子通電型を選ぶのが鉄則です。
